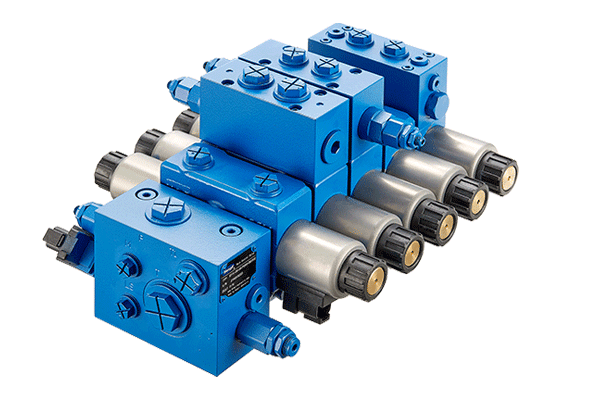

EHV系列流量共享多路控制閥

簡介

閥后負載敏感，流量共享，控制精準
規格：06/09P/09S/12/18
額定壓力：280~340 bar
額定流量：60~180 L/min

樣本下載詢價留言

打開所有 | 關閉所有

系列優勢

EHV06
? 效率高
? 體積小，重量輕
? 精確的流量分配
? 壓損低，節省油耗
? 響應速度快
EHV09P/09S/12/18
? 操作協調性高，效率高
? 結構緊湊，重量輕
? 精確的控制，微動性好
? 壓損小，油耗低
? 舒適的操縱性

技術規格

規格		EHV06	EHV09P	EHV09S	EHV12	EHV18
通用
結構		片式結構 ,負載敏感，閥后補償	片式結構，比例控制，負載敏感，閥后補償
油口連接尺寸		ISO BSP（管螺紋）	ISO1179-1		JISB2351-1	JISB2351-1
重量 (kg)	首聯	4.27/5.3	3.4		7.92	9.2
	中間聯通用	3.5	/	/	/	/
	帶安全閥	5.58	/	/	/	/
	帶液控單向閥	4.86	/	/	/	/
	中間聯液壓控制	/	2.7	3.4	3.97	7.5
	中間聯電液控制	/	3.3	2.9	3.97	7.8
	尾聯	0.27	3.2		7.04	5.7
液壓
規格		6	9	09S	12	18
額定流量		P (L/min)：60	Q (L/min)： 90 (ΔP=15bar）	Q (L/min)： 90 (ΔP=15bar）	120(ΔP=15bar）	Q (L/min)： 180 (ΔP=15bar）
		A/B (L/min)：50
油口處額定工作壓力	P /LS (bar)	310	/	/	/	/
	A/B (bar)	310	/	/	/	/
油口最大工作壓力	P /LS (bar)	/	280	280	320	320
	A/B (bar)	/	340	320	340	340
	T (bar)	/	30
	TS (bar）	/	小于 2
先導壓力	a/b (bar)	/	小于 35
	X (bar)	/	30
電氣
·電開關：		·接頭：Deutsch DT04-2P
		·防護等級： IP69k
		·供電電壓：12 或 24VDC
·電比例：		·所需顫振頻率：120Hz	電比例：
		·磁滯：小于 3%	·建議顫振頻率：100-200Hz
		·接頭：Deutsch DT04-2P	·接頭：Deutsch DT04-2P/AMP Junior-Timer
		·防護等級：IP69k	·防護等級：IP69k
		·控制電流 @12VDC：0~1800mA; @24VDC：0~1200mA	·控制電流 @12VDC：0~1500mA; @24VDC：0~750mA
使用環境
液壓油液		(HL，HLP) 按 DIN51 524 標準；液壓油液 HEES( 合成醇 ) 按 VDMA24568 標準
液壓油液溫度范圍 (℃）		-20 ~ +80	-20 ~ +90
黏度范圍 ν (mm²/s）		10 ~ 380
液壓油的最大允許污染度、		等級 20/18/15，建議使用濾芯過濾比 β10 ≥ 70 的過濾器	等級 20/18/15，建議使用濾芯過濾比 β10 ≥ 75 的過濾器
符合 ISO 4406(c) 的清潔度等級
